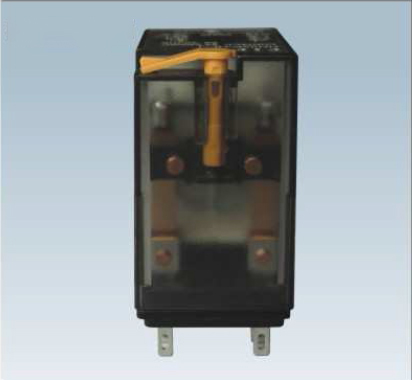

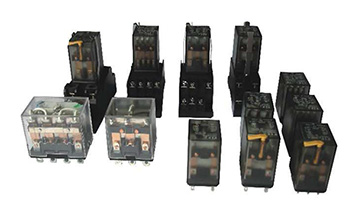

FCR2H

型號

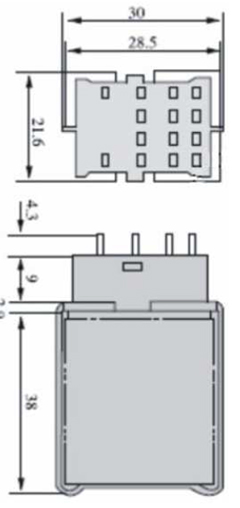

外形尺寸、內部接線圖

產品型號及說明

備注

尺寸A：FCR2H為38.5max

FCR2H (標準型)
FCR2HF(DC帶浪涌抑制)
FCR2HCR(AC帶浪涌抑制)
FCR2Hl(V)(帶發光指示)
FCR2HFL(V)
(DC帶浪涌抑制和發光指示)
FCR2HCRL(V)
(AC帶浪涌抑制和發光指示)

配套插座

FFS58(面板安裝型)
FFS58B(線路板焊接)
FFS58X1(普通型)
FFS58X1-E(手指保護型)
FFS58F(分離型）
FFS58H(混含型）

產品特點
品種豐富，全系列共有1600多種型號、規格。
線圈控制電壓DC6～120V，AC12V～240V（50/60Hz）。
應用范圍廣，觸點適用電流從微弱電流到電源電流。
可靠性高，壽命長。
透明防塵罩，可帶LED動作指示。
多種安裝方式，備有各種專用插座供選用。
帶手動按鈕，方便線路測試、維修。

型號說明

基本技術參數

項 目		HH52	HH53	HH54	HH61	HH62	HH63	HH64
觸點數量		2M	3組	4組	1組	2組	3組	4組
約定發熱電流		5A			15A	10A
額定絕緣電壓		250VAC, 125VDC
線固*工作電壓		110%Us
動作時間		≤ 20ms
釋放時間		≤ 20ms
觸點切換放時間		≥0.15ms
觸點接觸電阻		≤50mΩ
觸點*工作電壓		250V AC, 125V DC
工頻耐壓	斷開觸點間	AC 1100V, 50Hz, 1min
	觸點極間	AC2200V, 50Hz, 1min
	觸點-線圈間	AC2200V, 50Hz, 1min
	觸點/線圈-地間	AC 1800V, 50Hz, 1min
環境溫度		-10-+55℃
污染等級		III
絕緣電陌		≥100MQ
操作頻率		≤30次/分鐘
附振動		10-55Hz,復振幅 1.0mm,1min
附?jīng)_擊		200m/s², 11ms
電氣溥命		2 x10⁵ 次
機械壽命		AC: 2x 10⁷次 ;DC: 5x10⁷次
重量		約38g					約50g	約70g

線圈規格

額定電壓	吸合電壓	釋放電壓	吸合后線圈電流			吸合后線圈功耗
額定電壓	吸合電壓	釋放電壓	HH52/HH53 HH54/HH61 /HH62	HH63	HH64	HH52/HH53 HH54/HH61 /HH62	HH63	HH64
DC 6V	≤4.8V	≥0.6V	≤200mA	≤275mA	≤290mA	≤1.2W	≤1.8W	≤1.8W
DC 12V	≤9.6V	≥1.2V	≤100mA	≤140mA	≤145mA
DC 24V	≤19.2V	≥2.4V	≤50mA	≤70mA	≤80mA
DC 48V	≤38.4V	≥4.8V	≤25mA	≤35mA	≤36mA
DC 110V	≤88V	≥11V	≤10.9mA	≤16mA	≤18mA
AC 12V	≤9.6V	≥1.8V	≤134mA	≤190mA	≤230mA	≤1.8VA	≤2.5VA	≤3VA
AC 24V	≤19.2V	≥3.6V	≤67mA	≤94mA	≤115mA
AC 48V	≤38.4V	≥7.2V	≤33.5mA	≤47mA	≤58mA
AC 110V	≤88V	≥16.5V	≤14.6mA	≤18.5mA	≤30mA
AC 220V	≤176V	≥33V	≤7.3mA	≤11.5mA	≤15mA

注：1.以上參數為常溫（25℃）時的參數。 2.交流規格為50Hz時的參數。 3.其他線圈電壓規格，須特殊訂貨。
觸點*容量

產品型號	阻性負載	感性負載(AC-15/DC-13)
HH52 HH53	DC110V，0.3A	DC110V，0.2A
	DC30V，5A	DC30V，1A
	AC240V，5A	AC240V，1A
HH54	DC110V，0.3A	DC110V，0.2A
	DC30V，5A	DC30V，0.5A
	AC240V，5A	AC240V，0.5A
HH61	DC110V，0.7A	DC110V，0.4A
	DC30V，15A	DC30V，2A
	AC240V，15A	AC240V，3A
HH62 HH63 HH64	DC110V，0.5A	DC110V，0.3A
	DC30V，10A	DC30V，2A
	AC240V，10A	AC240V，3A

HH系列插拔式安裝繼電器配套插座一面板安裝插座（接線為電線直接焊接）

配套插座型號

適用繼電
器型號

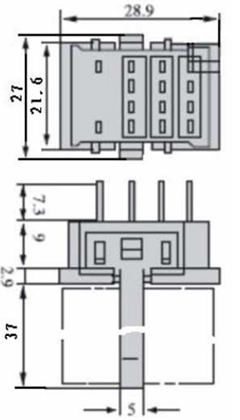

插座外形尺寸

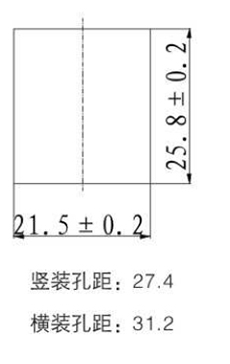

插座安裝開孔尺寸

FFS58適用
FCR2
FCR2H

FFS511適用
FCR3
FCR3H

FFS514適用
FCR4
FCR4H

FFS614適用
FDR1
FDR2
FDR1H
FDR2H

FFS614B適用
FDR4

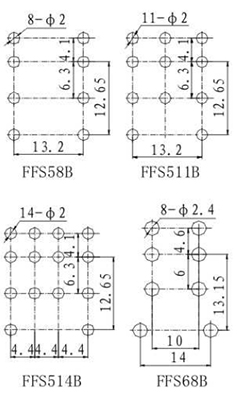

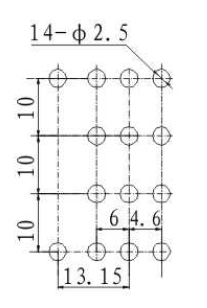

HH系列插拔式安裝繼電器配套插座一線路板焊接插座
