| 型號 |
外形尺寸、內部接線圖 |
產品型號及說明 |
備注 |
 |
尺寸A:HH54B-H為38.5max
|

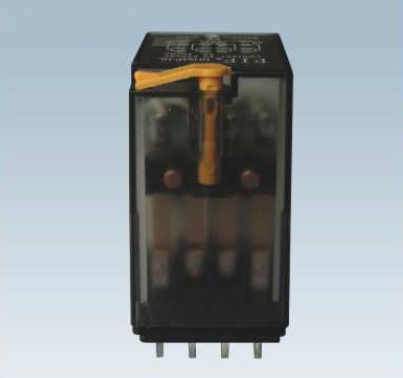

HH54B-H(標準型)
HH54B-HF(DC帶浪涌抑制)
HH54B-HCR(AC帶浪涌抑制)
HH54B-HL(V)滯發光指示)
HH54B-HFL(V)
(DC帶洎涌抑制和發光指示)
HH54B-HCRL(V)
(AC帶浪涌抑制和發先指樂) |
印制板開孔圖
|
產品特點
品種豐富，全系列共有1600多種型號、規格。
線圈控制電壓DC6～120V，AC12V～240V（50/60Hz）。
應用范圍廣，觸點適用電流從微弱電流到電源電流。
可靠性高，壽命長。
透明防塵罩，可帶LED動作指示。
多種安裝方式，備有各種專用插座供選用。
帶手動按鈕，方便線路測試、維修。
|
 |
型號說明
基本技術參數
| 項 目 |
HH52 |
HH53 |
HH54 |
HH61 |
HH62 |
HH63 |
HH64 |
| 觸點數量 |
2M |
3組 |
4組 |
1組 |
2組 |
3組 |
4組 |
| 約定發熱電流 |
5A |
15A |
10A |
| 額定絕緣電壓 |
250VAC, 125VDC |
| 線固*工作電壓 |
110%Us |
| 動作時間 |
≤ 20ms |
| 釋放時間 |
≤ 20ms |
| 觸點切換放時間 |
≥0.15ms |
| 觸點接觸電阻 |
≤50mΩ |
| 觸點*工作電壓 |
250V AC, 125V DC |
工頻
耐壓 |
斷開觸點間 |
AC 1100V, 50Hz, 1min |
| 觸點極間 |
AC2200V, 50Hz, 1min |
| 觸點-線圈間 |
AC2200V, 50Hz, 1min |
| 觸點/線圈-地間 |
AC 1800V, 50Hz, 1min |
| 環境溫度 |
-10-+55℃ |
| 污染等級 |
III |
| 絕緣電陌 |
≥100MQ |
| 操作頻率 |
≤30次/分鐘 |
| 附振動 |
10-55Hz,復振幅 1.0mm,1min |
| 附沖擊 |
200m/s2, 11ms |
| 電氣溥命 |
2 x105 次 |
| 機械壽命 |
AC: 2x 107次 ;DC: 5x107次 |
| 重量 |
約38g |
約50g |
約70g |
線圈規格
額定
電壓
|
吸合
電壓
|
釋放
電壓
|
吸合后線圈電流
|
吸合后線圈功耗
|
HH52/HH53
HH54/HH61
/HH62
|
HH63
|
HH64
|
HH52/HH53
HH54/HH61
/HH62
|
HH63
|
HH64
|
DC 6V
|
≤4.8V
|
≥0.6V
|
≤200mA
|
≤275mA
|
≤290mA
|
≤1.2W
|
≤1.8W
|
≤1.8W
|
DC 12V
|
≤9.6V
|
≥1.2V
|
≤100mA
|
≤140mA
|
≤145mA
|
DC 24V
|
≤19.2V
|
≥2.4V
|
≤50mA
|
≤70mA
|
≤80mA
|
DC 48V
|
≤38.4V
|
≥4.8V
|
≤25mA
|
≤35mA
|
≤36mA
|
DC 110V
|
≤88V
|
≥11V
|
≤10.9mA
|
≤16mA
|
≤18mA
|
AC 12V
|
≤9.6V
|
≥1.8V
|
≤134mA
|
≤190mA
|
≤230mA
|
≤1.8VA
|
≤2.5VA
|
≤3VA
|
AC 24V
|
≤19.2V
|
≥3.6V
|
≤67mA
|
≤94mA
|
≤115mA
|
AC 48V
|
≤38.4V
|
≥7.2V
|
≤33.5mA
|
≤47mA
|
≤58mA
|
AC 110V
|
≤88V
|
≥16.5V
|
≤14.6mA
|
≤18.5mA
|
≤30mA
|
AC 220V
|
≤176V
|
≥33V
|
≤7.3mA
|
≤11.5mA
|
≤15mA
|
注：1.以上參數為常溫（25℃）時的參數。
2.交流規格為50Hz時的參數。
3.其他線圈電壓規格，須特殊訂貨。
觸點*容量
產品型號
|
阻性負載
|
感性負載(AC-15/DC-13)
|
HH52
HH53
|
DC110V，0.3A
|
DC110V，0.2A
|
DC30V，5A
|
DC30V，1A
|
AC240V，5A
|
AC240V，1A
|
HH54
|
DC110V，0.3A
|
DC110V，0.2A
|
DC30V，5A
|
DC30V，0.5A
|
AC240V，5A
|
AC240V，0.5A
|
HH61
|
DC110V，0.7A
|
DC110V，0.4A
|
DC30V，15A
|
DC30V，2A
|
AC240V，15A
|
AC240V，3A
|
HH62
HH63
HH64
|
DC110V，0.5A
|
DC110V，0.3A
|
DC30V，10A
|
DC30V，2A
|
AC240V，10A
|
AC240V，3A
|
|
